在變壓器運行中,套管長期通過負載電流,當外部短路時通過短路電流。因此對變壓器套管有以下要求:①必須具有規定的電氣強度和足夠的機械強度。②必須具有良好的熱穩定性,并能承受短路時的瞬間過熱。③外形小、重量輕、密封性能好、通用性強和便于維修。

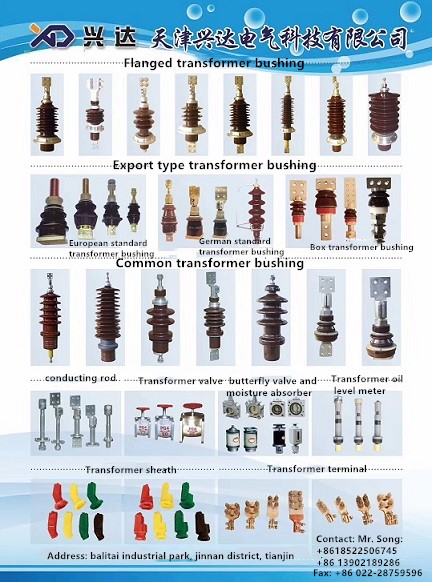

套管的外部構造包括:接線板、引線接頭、防雨罩、油表、油塞、油枕、上瓷套、末屏、吊環、取油閥、銘牌、放氣塞、連接套管、下瓷套、均壓球。內部構造:1.以油浸漬的電纜紙和鋁箔均壓電極組成的多層圓柱形電容芯子作為主絕緣,瓷件作為外絕緣及變壓器油的容器。2.套管為全密封結構,其內部的變壓器油為獨立系統,不受大氣影響。3.套管的整體連接采用強力彈簧機械緊固,既保證密封,又可補償由于溫度變化而引起的各部件長度變化。
