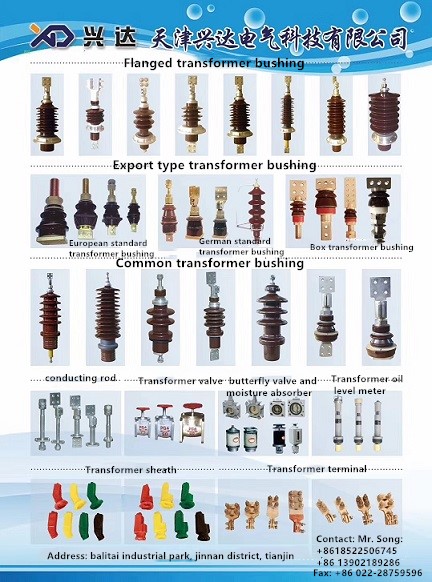

變壓器繞組的引出線從箱內穿出油箱引出時必須經過絕緣套管,以使帶電的引線絕緣。絕緣套管主要由中心導電桿和磁套組成。導電桿在油箱內的一端與繞組連接,在外面的一端與外線路連接。它是變壓器易出故障的部件。
絕緣套管的結構主要取決于電壓等級。電壓低的一般采用簡單的實心磁套管。電壓較高時,為了加強絕緣能力,在瓷套和導電桿間留有一道充油層,這種套管稱為充油套管。電壓在110kV以上,采用電容式充電套管,簡稱為電容式套管。電容式套管除了在瓷套內腔中充油外,在中心導電桿(空心銅管)與法蘭之間,還有電容式絕緣體包著導電桿,作為法蘭與導電桿之間的主絕緣。
變壓器套管漏油是最常見的故障,套管漏油的原因是套管上部算盤珠狀橡膠密封圈和套管底部橡膠平墊老化引起。
