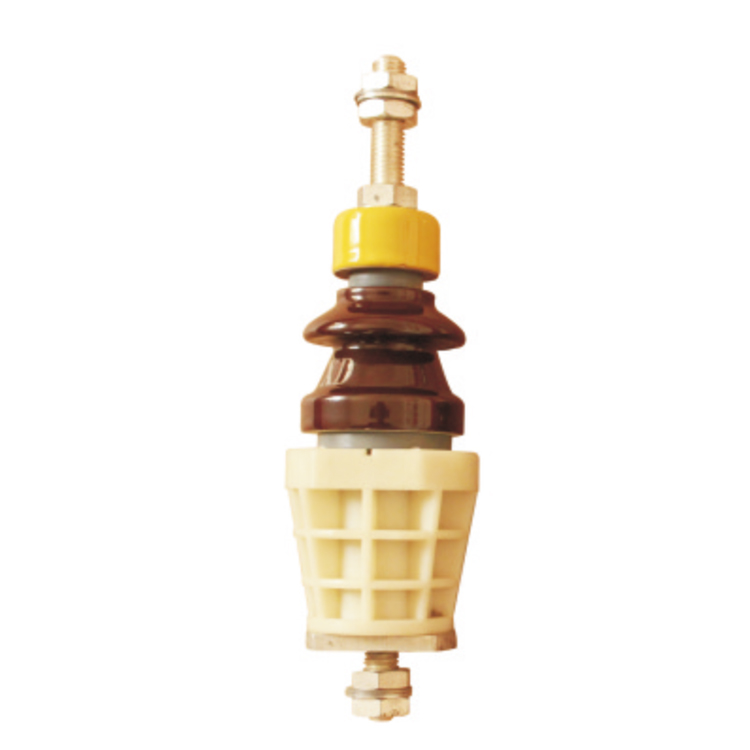

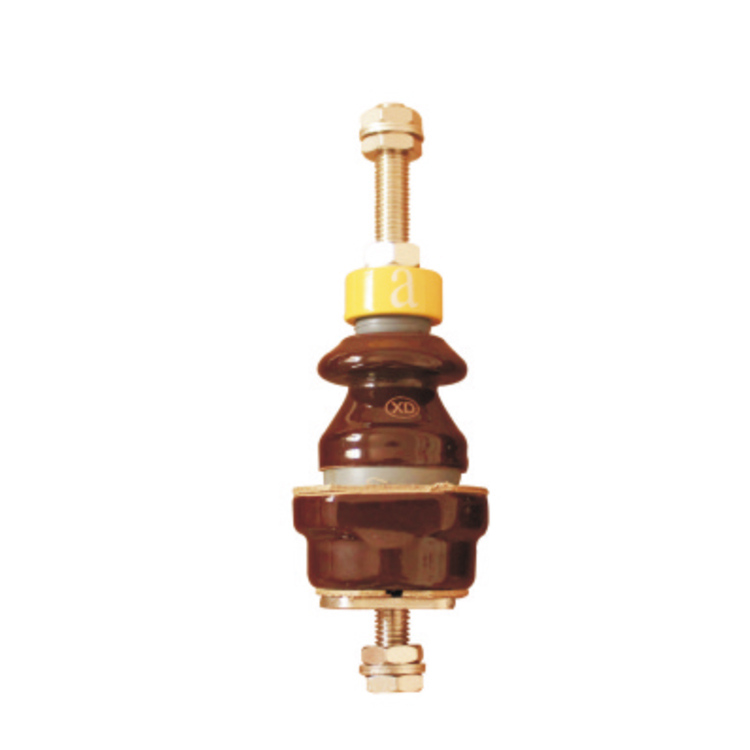

變壓器套管是變壓器箱外的主要絕緣裝置,變壓器繞組的引出線必須穿過絕緣套管,使引出線之間及引出線與變壓器外殼之間絕緣,同時起固定引出線的作用。因電壓等級不同,絕緣套管有純瓷套管、充油套管和電容套管等形式
套管主要由電容芯子、油枕、法蘭、上下瓷套組成,主絕緣為電容芯子,由同心電容串聯而成,封閉在上下瓷套、油枕、法蘭及底座組成的密封容器中,容器內充有經處理過的變壓器油,使內部主絕緣成為油紙結構。套管主要組件間的接觸面襯以耐油橡膠墊圈,各組件通過設置在儲油柜中的一組強力彈簧所施加的中心壓緊力作用,使套管內部處于全密封狀態。法蘭上設有放氣塞、取油裝置、測量套管介質損耗(tan δ,簡稱介損)和局部放電(簡稱局放)的裝置。運行時測量裝置的外罩
一定要罩上,保證末屏接地,嚴禁開路。
一、使用條件
1.環境溫度:-45oC~+40oC。
2.海拔高度:普通型套管不超過1000米,加強型及防污型套管不超過2500米。
3.普通型套管適用于輕污穢地區,防污型套管適用于重污穢地區。
4.安裝角度:垂直或傾斜角度不超過30度。
二、.各字母含義
1.B-變壓器用;
2.D-單體瓷絕緣;
3.F-復合瓷絕緣;
4.W-防污;
5. J-有附加絕緣
6.L-穿纜(或可裝電流互感器)
三、套管型號中“/"前后的數字含義:
1.“/"前的數字表示額定電壓(KV);
2. “/"后的數字表示額定電流(A)。
