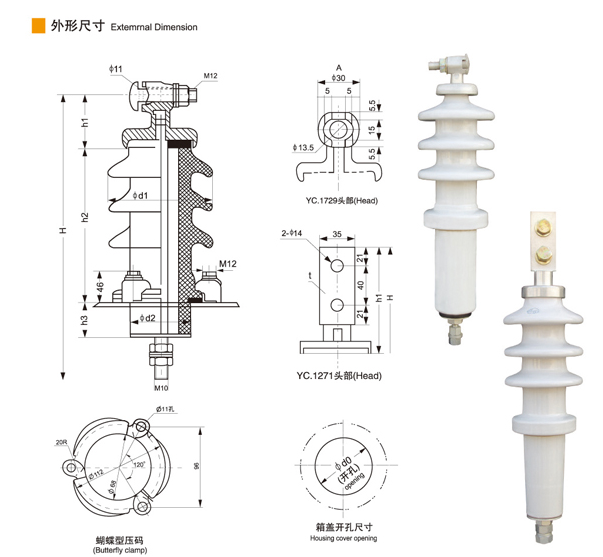

變壓器套管是變壓器內部的高低壓引線引到油箱外部的出線裝置,具有規定的電氣強度和足夠的機械強度。與套管連接的線圈,其電壓等級決定了套管的絕緣結構。套管的使用電流決定了導電部分的截面和接線頭的結構。
非晶合金套管特點如下:
1. 無滲漏,密封性能好。套管密封結構選擇在金屬法蘭之間,密封后上下法蘭無縫隙,膠墊無外漏,避免了因膠墊外露而產生的老化、龜裂現象,所配膠墊為雙線密封膠墊,確保密封可靠。
2. 具有高抗震和耐破性、機械強度好,套管鋁合金法蘭采用航空技術生產,瓷套與法蘭采用特殊工藝經卡裝后粘結在一起,機械強度高、耐腐蝕、外型美觀,適合特殊環境。
3. 無局部放電,電氣性能好。產品經優化設計,使電場更均勻,無懸浮電位,局部放電小于10pc.
4. 結構合理,安全性能好。產品設計載流裕度大,采用自體散熱和油循環散熱設計,減少和避免了導電桿在長時間或超負荷運行時過熱和燒蝕現象的發生。
5. 安裝方便,通用性好。套管根據國內行業特點及慣例設計,可與現有套管實行互換,通用性好,便于選用和產品的布置。法蘭式套管減少了安裝附件,減輕了勞動強度。
