用途:
本油位計適用于中小型油浸式變壓器儲油柜及有載開關儲油柜的油位指示,也可用于其它敞開式或承壓容器的油位測量,取代了連通式玻璃管油位計,具有安全、直觀、可靠、壽命長等特點。
工作條件:
1、環境溫度:-35℃~80℃;
2、相對濕度:當環境溫度為25℃時,濕度不大于90%;3、海拔高度:≤2000m;
4、安裝位置無激烈振動及磁場;5、油位計應垂直安裝。
結構及工作原理:
1、油位計結構:油位計由浮子、連桿、表座、磁鋼、指針等組成。由于油位計表座完全隔離了浮子和指針,從而保證了油位計密封的可靠性。
2、工作原理:當儲油柜內的油位由于溫度或其他原因升高或降低時,油位計的浮子隨著油面同步升高或降低,從而帶動指針旋轉,指示油位的高低。
注意事項:
1、油位計不宜受到強力沖撞;
2、油位計的連桿不能用力拉伸或使其彎曲變形,使用時附近不能有強磁場;

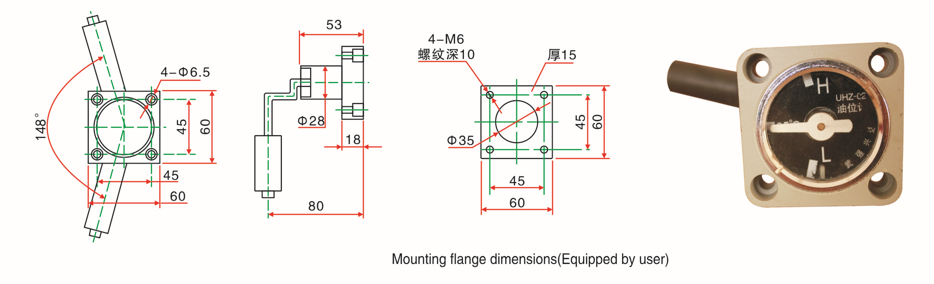

3、安裝圖中的密封圈若不能密封,檢查螺釘是否擰緊,或安裝板與密封圈接觸處是否平滑。安裝使用:
1、油位計以25℃的油溫作油面水平的參考溫度,故在安裝時應根據實測油溫并通過計算得出油位的正確高度;2、本油位計(標準型)最大有效測量范圍為100mm,若有其它要求,用戶可按需定制。
